طرح ریزی شرایط اضطراری خط لوله با نرم افزار PHAST

مقدمه

این صفحه برای شرکت کنندگان محترم در دوره حضوری طرح ریزی شرایط اضطراری خط لوله با نرم افزار PHAST طراحی شده است و هدف این است که در حین برگزاری دوره دوستان با مراجعه به این صفحه بتوانند مطالب دوره را با دقت تعقیب کنند.

روز اول دوره آموزشی

روز اول، بخش اول

شرکت کنندگان محترم در بخش اول روز اول باید بتوانند به سئوالات زیر جواب دهند.

1- برای حل مساله زیر از چه تکنیکی یا تکنیک هایی می توان کمک گرفت:

در یک حادثه واقعی، گاز به دلیلی نامشخص از خط لوله گاز اهواز ماهشهر منتشر می شود. مشخصات خط به قرار زیر است:

قطر خط ۲۰ اینچ
فشار عملیاتی ۳۰ بار
محتویات خط (گازهای همراه خروجی از واحدهای اهواز ۲و۳و۵) فاقد فاز مایع .
فاصله تا لاین مجاور جاده ۲۱۰ متر
در این حادثه متاسفانه 5 نفر جان خودشان را از دست داده اند.

– آیا حریم خط لوله رعایت شده بود یا جاده در حریم خط لوله قرار داشت؟

– اگر لوله در زیرزمین دفن شده بود آیا انتشار گاز امکان باز 5 نفر قربانی می گرفت؟

– چه مدت زمانی بعد از شروع نشتی تا آتش سوزی زمان وجود داشته است؟

– آیا انجام اقدام موثری برای پیشگیری از وقوع آتش سوزی بعد از انتشار گاز ممکن بود؟

– چگونه می توان از عدم تکرار این حادثه و تلفات ناشی از آن مطمئن شد؟

– ریسک رانندگی در جاده ای اهواز-ماهشهر به واسطه خطرات خط لوله گاز قابل قبول است یا خیر؟

– ریسک انتقال گاز در لوله گاز اهواز-ماهشهر در چه مختصاتی در منطقه هشدار است؟

– ضعف در کدام بخش سیستم نگهداری و بازرسی خط لوله منجر به این حادثه شده است؟

– آیا استفاده از سیستم قطع اضطراری می توانست از بروز آتش سوزی جلوگیری کند؟

– آیا می توان با اطمینان قابل قبولی از عدم تکرار این حادثه در خطوط مشابه در کشور صحبت کرد؟

2- در شرکت انتقال گاز استفاده از کدام تکنیک ارزیابی ریسک را در هر یک از موارد زیر توصیه می کنید:

– مرحله طراحی خطوط لوله گاز

– مرحله پیش از شروع عملیات ساخت ایستگاه تقویت فشار گاز

– مرحله بهره برداری از خطوط لوله گاز

در بسته آموزش جامع تکنیک های ارزیابی ریسک خطوط لوله تکنیک های مختلف اعم از کنت مولبایر، SME، ارزیابی پیامد و ارزیابی ریسک کمی اختصاصا برای خط لوله تشریح شده است.

قبل از شرکت در روز دوم دوره آموزشی لطفا فیلم های صفحه زیر را مشاهده کنید.

روز اول، بخش دوم

ارتباط مدیریت شرایط اضطراری و بحران، مدیریت ریسک و لایه‌های حفاظتی را توضیح دهید.

چگونه سناریوهای مناسب برای فاز آمادگی در برابر شرایط اضطراری را انتخاب می کنیم؟

پس از انتخاب سناریوهای معتبر چگونه تدابیر واکنشی لازم را تعیین کنیم؟

بهترین راهنمای تهیه مدرک پیش طرح ریزی برای حوادث چیست؟ و این مدرک چه بخش هایی دارد؟

در بسته آموزشی مدیریت شرایط اضطراری و بحران در صنعت نفت، گاز و پتروشیمی به طور مستقل و مفصل به بحث پرداخته ایم.

روز اول، بخش سوم

در این بخش به طرح مساله گاز ترش به شرح زیر می پردازیم و اصول کار با نرم افزار PHAST را می آموزیم تا در روز دوم به طور کامل و بر اساس دفترچه راهنمای دوره این مساله را حل کنیم. ضمنا در این بخش سعی می کنیم مساله را کامل کنیم و سئوالات جدید به آن اضافه کنیم سئوالاتی که واقعی و کاربردی باشند.

طرح خط لوله گاز پنجم سراسری برای انتقال 3700 میلیون فوت مکعب در روز از عسلویه برای میادین آغاجری در نظر گرفته شده است. این خط با قطر 56 اینچ، 17 ایستگاه پمپاژ بین راهی دارد و غلظت هیدروژن سولفاید در آن 0.38 درصد است. با انجام بررسی های لازم به کمک نرم افزار PHAST اولا مشخص کنید چه حوادثی ممکن است در نتیجه وجود این لوله ساکنین مجاور را تهدید کند ثانیا کدام حادثه مخاطره بیشتری دارد؟ ثالثا حریم ایمن خط لوله را محاسبه کنید. آیا می توان نمودار زیر را با نرم افزار PHAST تولید کرد یا باید از نرم افزار دیگری چون SAFETI استفاده کنیم؟ کی از نرم افزار SAFETI به جای نرم افزار PHAST استفاده می کنیم؟

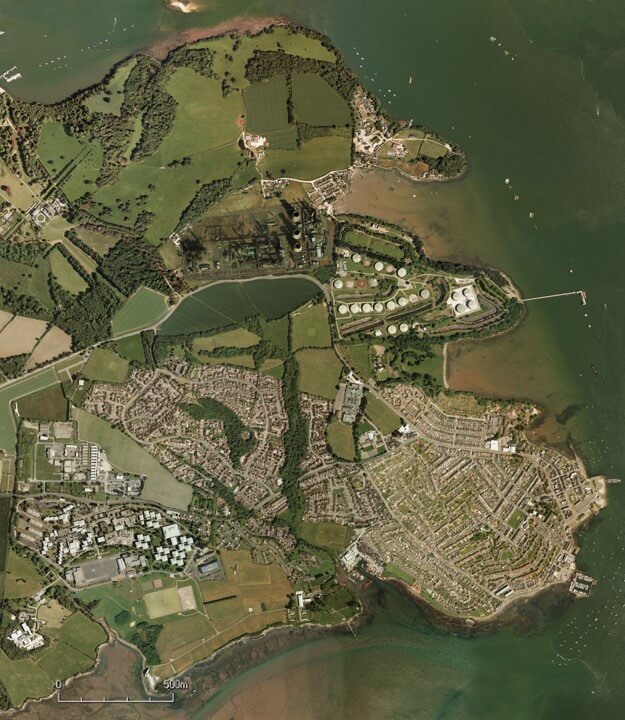

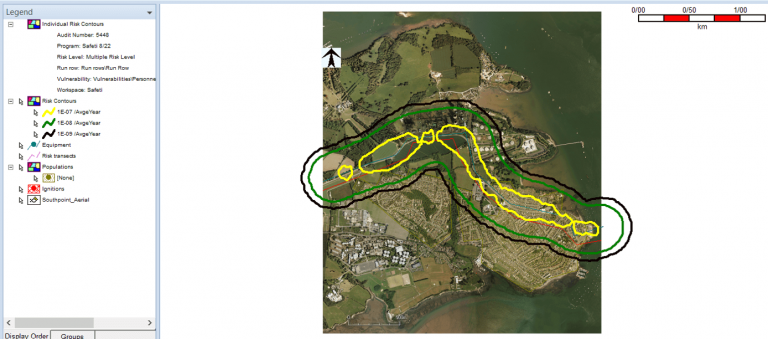

قبل از کار با نرم افزار PHAST این فیلم را ببینید

روز دوم دوره آموزشی

در روز دوم مساله خط لوله گاز ترش را به بخش های جزئی تری تقسیم و گام به گام با نرم افزار PHAST آن را حل می کنیم و در دفترچه راهنمای پاسخ بخش های مختلف را می نویسیم.

طرح خط لوله گاز پنجم سراسری برای انتقال 3700 میلیون فوت مکعب در روز از عسلویه برای میادین آغاجری در نظر گرفته شده است. این خط با قطر 56 اینچ، 17 ایستگاه پمپاژ بین راهی دارد و غلظت هیدروژن سولفاید در آن 0.38 درصد است. با انجام بررسی های لازم به کمک نرم افزار PHAST اولا مشخص کنید چه حوادثی ممکن است در نتیجه وجود این لوله ساکنین مجاور را تهدید کند ثانیا کدام حادثه مخاطره بیشتری دارد؟ ثالثا حریم ایمن خط لوله را محاسبه کنید. آیا می توان نمودار زیر را با نرم افزار PHAST تولید کرد یا باید از نرم افزار دیگری چون SAFETI استفاده کنیم؟ کی از نرم افزار SAFETI به جای نرم افزار PHAST استفاده می کنیم؟

روز سوم دوره آموزشی

در روز سوم مساله طرح شده توسط کارشناسان شرکت انتقال را طرح و گام به گام آن را با نرم افزار PHAST جلو می بریم. البته سعی خواهیم کرد مساله را از دیدگاه تدوین مدرک پیش طرح ریزی برای حادثه مورد بررسی قرار دهیم.

آزمون نهایی و تعریف پروژه

در انتهای دوره پروژه تکمیلی برای شرکت کنندگان تعریف می شود تا بعد از کارگاه آن را تکمیل کنند تا بدین ترتیب آموزش کاملا جا افتاده و اشکالات احتمالی رفع شود در پایان نیز آزمون نهایی گرفته می شود.
