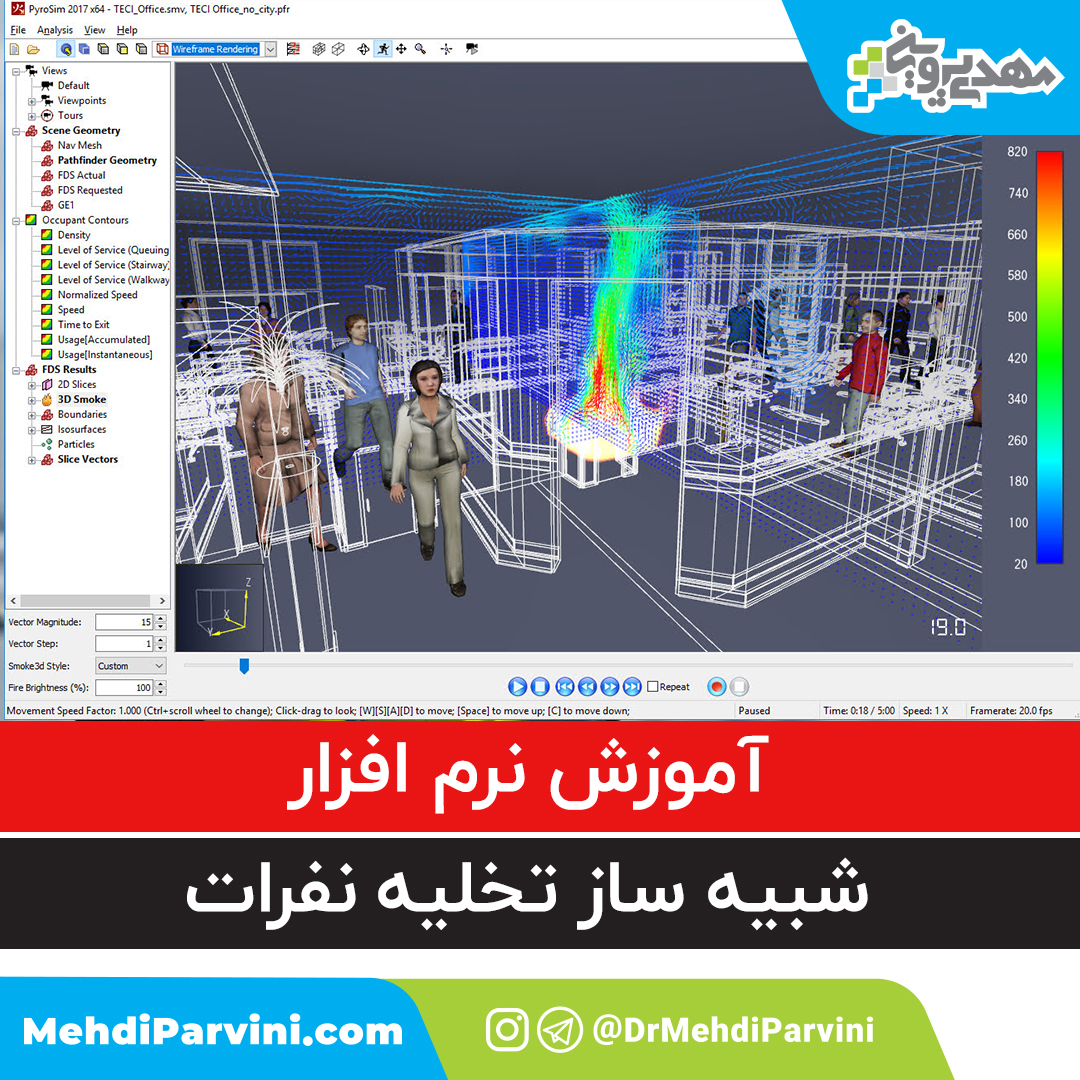

آموزش شبیه سازی تخلیه نفرات با نرم افزار Pathfinder

⬅️ چگونه می توانید استاندارد بودن راه های خروج در مکان‌هایی مثل فرودگاه، ایستگاه‌های قطار، استادیوم‌های ورزشی، ساختمان‌های بلند و … بررسی کنید؟

⬅️ محاسبات تخلیه می‌توانند برای ارزیابی شرایط بحران و خروج اضطراری با نرم افزار Pathfinderبه سهولت قابل انجام است.

⬅️ با شبیه‌ساز تخلیه نفرات Pathfinder می‌توان به سؤالات زیر پاسخ داد:

مدت زمان لازم برای تخلیه افراد از ساختمان در شرایط اضطراری چقدر است؟

آیا راه‌پله‌ها، پله‌برقی‌ها، آسانسورها و درب‌ها به تعداد کافی و با ابعاد مناسب طراحی‌شده‌اند؟

آیا امکان تخلیه ایمن از ساختمان وجود دارد؟

با انجام چه تغییراتی می‌توان تخلیه سریع‌تر افراد از ساختمان را ممکن ساخت؟

ما در این دوره ی آموزشی 10 ساعته قصد داریم با نرم افزار Phathfinder به عنوان یک نرم افزار شبیه ساز حرکت انسان آشنا شویم و اصول شبیه سازی با این نرم افزار پرکاربرد را یاد بگیریم.

سرفصل های دوره ی آموزش مقدماتی نرم افزار Phathfinder :

بخش-1: بررسی اهمیت محاسبات تخلیه، قابلیت های نرم افزار،کاربردها و مخاطبین نرم افزار

بخش-2: آشنایی با محیط نرم افزار

بخش-3:اصول شبیه سازی 1

بخش-4: اصول شبیه سازی 2

بخش-5: اصول شبیه سازی 3

در بخش 3، 4 و 5 با نحوه ی تعریف فضاهای حرکت مثل اتاق ها، راه پله ها، پله برقی ها، درب ها، آسانسورها وهمچنین تعریف افراد براساس شکل ظاهری، سرعت ظاهری، رفتار و بطور کلی ویژگی های منحصر بفردشان آشنا میشویم. علاوه بر این، الگوریتمی برای شبیه سازی سریعتر معرفی میکنیم.

در ادامه 7 مسئله ی پرکاربرد را باهم بررسی میکنیم

مثال1: محاسبه ی مدت زمان تخلیه ی افراد از یک اتاق

مثال2:توزیع استفاده از پله و پله برقی

مثال3: شبیه سازی تخلیه ی افراد از ساختمان یک خوابگاه چندطبقه

مثال4: استفاده از نقشه برای شبیه سازی تخلیه ی افراد از یک ساختمان اداری

مثال5: شبیه سازی تخلیه ی افراد از یک ساختمان اداری با اتفاده از فایل CAD

مثال6: شبیه سازی سیرکولاسین نرمال در یک تریا

مثال7: شبیه سازی حرکت افراد در صف

بخش-6: نکات تکمیلی

لینک دانلود نرم افزار Pathfinder به همراه راهنمای نصب در این بسته ی آموزشی موجود می باشد.

در این قسمت مرور کلی و خلاصه بر لزوم انجام محاسبات تخلیه، ویژگی ها و کاربردهای نرم افزار Pathfinder و هم چنین مخاطبین این نرم افزار پرکاربرد خواهیم داشت.

اهمیت محاسبات تخلیه

همانطور که میدانید یکی از مهمترین اهداف مهندسی ایمنی ساختمان حفظ جان افراد و تخلیه ی ایمن است.  در حالت کلی و در شرایط معمولی محاسبات تخلیه برای ارزیابی استاندارد بودن یا نبودن ساختمان ها انجام شود. مکان هایی مثل فرودگاه ها، ایستگاه های قطار، استادیوم های ورزشی، بیمارستان ها، مراکز تجاری و موارد مختلف دیگر رادر نظر بگیرید. در مرحله ی اول باید ببینیم که آیا آسانسورها، پله ها، درب ها و سایر خروجی ها پاسخگوی جمعیت این محیط ها هستند یا نه!

حوادث غیرمترقبه مثل آتش سوزی، زلزله، خرابی زیرساخت ها و تاسیسات، پتانسیل مواجهه با مواد خطرناک و موارد مختلف دیگر میتواند زندگی افراد را مورد تهدید قرار دهد. بنابراین تخلیه ی افراد حاضر در ساختمان ها از منطقه ی خطر با توجه به محدویت های فیزیکی و زمانی موجود بسیار حائز اهمیت است. اگر افراد ساکن در ساختمان ها به هر دلیلی موفق به خروج از ساختمان در شراط اضطراری نشوند؛ ممکن است در اثر خطرات مختلف دچار آسیب یا صدمه شوند یا حتی جان خود را ازدست بدهند. رفتار هایی که افراد در هنگام فرار از خود نشان میدهند؛ اغلب ناشی از ترس و وحشت است مثل هل دادن که علاوه بر آسیب جانی، ممکن است در روند تخلیه نیز اختلال ایحاد کند. محاسبات تخلیه میتواند به ما برای ارزیابی شرایط بحران و خروج اضطراری کمک کند.

در هنگام بروز حوادثی مثل حریق، زلزله و … چه مدت زمانی طول میکشد تا افراد از محل حادثه خارج شوند؟

آیا مدت زمان تخلیه ی افراد با مدت زمان تخلیه ایمن برابر است؟

آیا ساختمان برای تخلیه ی ایمن استاندارد است؟

با انجام چه تغییراتی می توان تخلیه ی سریع تر افراد از ساختمان را ممکن ساخت؟

نرم افزار Phathfinder در پاسخ به این سوالات به ما کمک میکند. در گذشته این محاسبات بصورت دستی انجام میشد. علاوه بر زمان گیر بودن، احتمال خطا درانجام محاسبات دستی بالا بود. همین امر ما را به سمت استفاده از نرم افزار های شبیه ساز هدایت کرد و نرم افزار Pathfinder به عنوان شبیه ساز تخلیه ی نفرات در ساختمان ها و سایر فضاها مورد استقبال قرار گرفت.

معرفی نرم افزار Pathfinder

• محصول کمپانی Thunderhead Engineering
• نرم افزار شبیه ساز حرکت انسان
• انجام مطالعات جابه جایی، تخلیه، ازدحام افراد، را در شرایط مختلف بدون نیاز به محاسبات دستی
• ارائه ی نتایج بصری
• محاسبه ی زمان متوسط خروج افراد از موقعییت فعلی، نحوه ی حرکت درحین خروج، نقاط بحرانی در زمان خارج شدن و میزان استفاده افراد از پله برقی، آسانسور و …

نکته ی جالب در مورد این نرم افزار این است که ما میتوانیم ویژگی های مختلفی مثل سن، جنسیت، سرعت، محدودیت های جسمی و همچنین مواردی مثل مسدود شدن مسیرهای خروجی و … را در شبیه سازی خود لحاظ کنیم.

ویژگی های نرم افزار Pathfinder

• محیط شبیه سازی سه بعدی با کیفیت بالا
• امکان تعیین ویژگی ها و پارامترهای مختلف برای افراد
• امکان ایجاد مکان های مختلف پیاده روی مانند پله، پله برقی، رمپ و همچنین آسانسور
• ارائه نتایج شبیه سازی به صورت انیمیشن سه بعدی و نمودار
• شبیه سازی چند حالته براساس دو مدل SFPE و Streaming
• پشتیبانی از فایل های DXF و DWG اتوکد برای وارد کردن به محیط شبیه سازی
• لینک شدن با نرم افزار شبیه سازی Pyrosim به منظور بررسی تاثیر دود و حریق
• و …

نرم افزار Pathfinder چه کاربردی دارد؟

• طراحی ساختمان
• ارزیابی ایمنی ساختمان جهت تخلیه ی ایمن
• انجام اصلاحات به منظور افزایش سطح ایمنی در شرایط بحران
• ارزیابی تاثیر و ضرورت راه های خروج اضطراری امن مورد نیاز
• آماده سازی، آموزش و تمرین تخلیه در شرایط اضطراری
• و …

الگوریتم شبیه سازی با نرم افزارPathfinder

1- تعیین واحد

2- وارد کردن هندسه

3- ایجاد اتاق ها و راهروها(درب ها و خروجی)

4- اضافه کردن طبقات

5- تعریف پله و آسانسور

6- ایجاد افراد و رفتار

7- انجام تنظیمات و اجرا

8- بررسی نتایج

مخاطبین نرم افزار Pathfinder

• مهندسین ایمنی
• مهندسین عمران و معماری
• بازرسین ایمنی
• کارشناسان مدیریت بحران
• کارشناسان اتش نشانی
• مشاوران مدیریت ریسک
• اساتید و دانشجویان فعال در زمینه ی ایمنی

همانطور که قبلا اشاره کردیم؛ مرحله ی دوم از الگوریتم شبیه سازی با نرم افزار Pathfinfer، وارد کردن هندسه است. منظور ما از وارد کردن هندسه در نرم افزار Pathfinfer استفاده از فایل های CAD ،FDS و پاپروسیم می باشد. البته امکان استفاده از نقشه به عنوان تصویر پس زمینه برای ما وجود دارد. برای این کار کافیست به بخش مدل برویم با انتخاب گزینه ی Add Background image عکس نقشه ی مورد نظر را بارگذاری کنیم.
