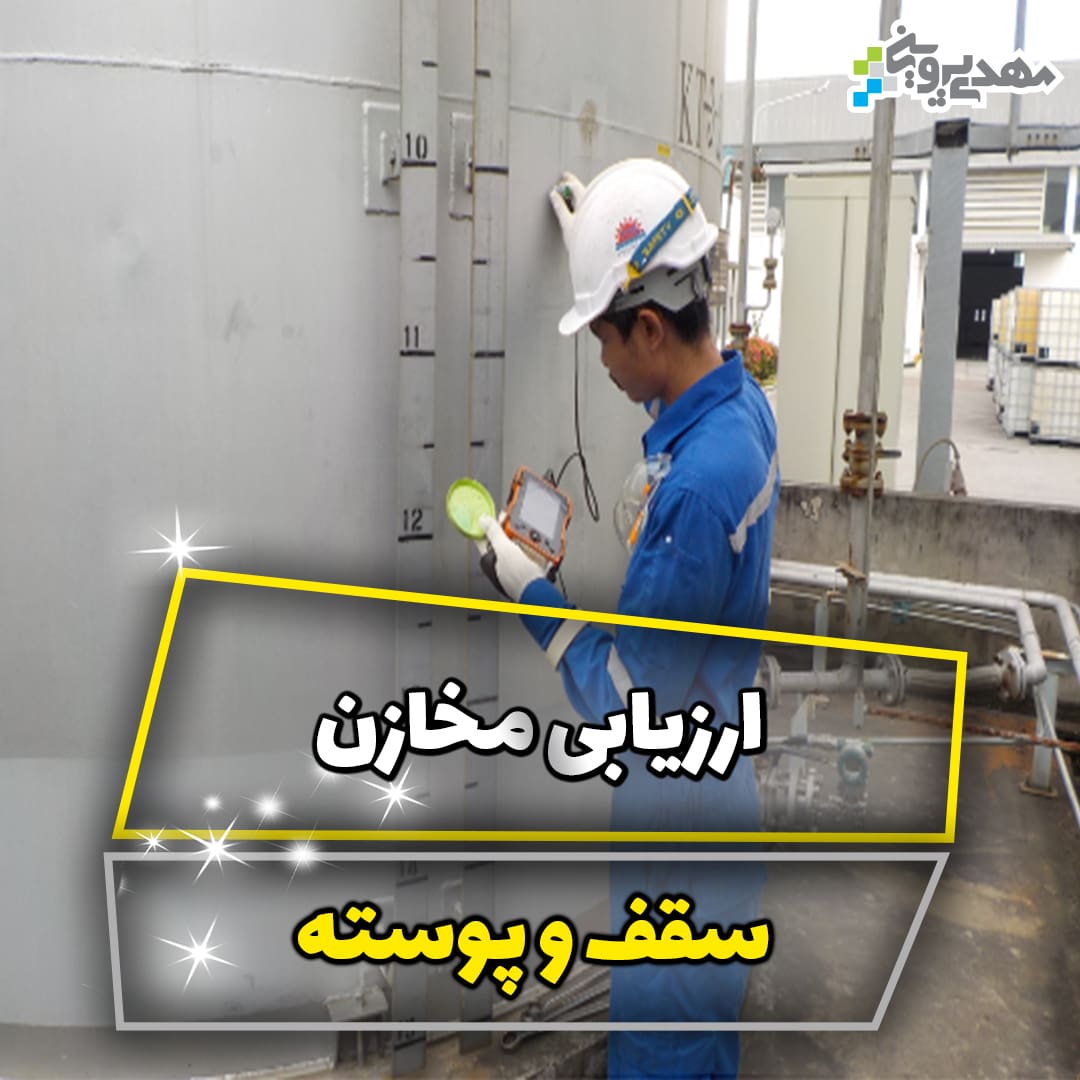

ارزیابی سقف و پوسته مخازن
بازدیدها: 48
ارزیابی سقف مخزن
الف) یکپارچگی سازه سقف و سیستم پشتیبانی سقف باید تأیید شود.
ب) صفحات سقف با ضخامت متوسط کمتر از 0.09 اینچ در هر منطقه 100 اینچ 2 ناحیه یا صفحات سقف با هرگونه سوراخ باید تعمیر یا تعویض شوند.
سقفهای ثابت
الف) اعضای پشتیبانی سقف (تیرچه، تیرآهن، ستونها و پایهها) باید به روش صحیح و با روش قابل قبول بازرس مسئول، بازرسی شوند. اعضای کج شده (مانند ستونهای خارج از شاقول)، خورده و آسیب دیده باید ارزیابی و در صورت لزوم تعمیر یا تعویض شوند. توجه ویژه باید به احتمال خوردگی داخلی ستونها داده شود (خوردگی ممکن است با بازرسی بصری خارجی اثبات نشود).
ب) در صورت نیاز به اتصال سقف به پوسته قابل انعطاف، مواردی را که تحت انطباق با الزامات استاندارد شماره 650 موسسه نفتی آمریکا قرار دارند، ارزیابی کنید. نمونههایی از برخی موارد برای ارزیابی عبارتند از: خوردگی مفصل مخزن از پایین به پوسته یا اصلاح اتصال مفصل سقف به پوسته مخزن (مانند تقویت اتصال، اتصال نرده، یا تغییر دیگر ناحیه اتصال قابل انعطاف).
سقف های شناور
الف) مناطقی از صفحات سقف و عرشههای شناوری که دارای ترک یا سوراخ هستند باید تعمیر شوند یا بخشهای آسیب دیده باید جایگزین شوند.
ب) مناطقی که دارای حفره هستند باید ارزیابی شوند تا احتمال رخنه سوراخ قبل از بازرسی داخلی برنامهریزی شده بعدی مشخص شود. در این صورت، مناطق آسیب دیده باید ترمیم یا جایگزین شوند.
پ) سیستمهای پشتیبانی سقف، سیستمهای مهر و موم حاشیه، لوازم اضافی مانند نردبان سقف، دستگاههای ضد چرخش، سیستمهای تخلیه آب و سایر سیستمهای تخلیه برای تعمیرات یا تعویضهای مورد نیاز ارزیابی میشوند.
تخلیه عادی و اضطراری
الف) اثرات تغییر در شرایط عملیات (از جمله خدمات محصول و نرخ پمپاژ) بر روی تخلیه طبیعی و اضطراری باید در نظر گرفته شود.
ب) دریچهها باید از نظر عملکرد صحیح مورد بازرسی قرار گیرند و همچنین باید تمیز کاری شده تا از انسداد آنها جلوگیری بعمل آید.
ارزیابی پوسته مخزن
الف) نقص، خرابی یا شرایط دیگر (به عنوان مثال تغییر سرویس، جابجایی، خوردگی بیشتر از مقدار مجاز) که ممکن است بر عملکرد یا یکپارچگی ساختاری پوسته مخزن موجود تأثیر بگذارد، باید ارزیابی شود و در مورد مناسب بودن برای تعمیرات در نظر گرفته شود.
ب) ارزیابی پوسته مخزن موجود باید توسط مهندس مخزن انجام شود که شامل تجزیه و تحلیل پوسته برای شرایط طراحی مورد نظر، بر اساس ضخامت ورق موجود میباشد. در تجزیه و تحلیل باید همه شرایط و ترکیبات بارگیری پیشبینی شده از جمله فشار ناشی از دبی استاتیک سیال، فشار داخلی و خارجی، بارهای باد، بارهای لرزهای، بارهای زنده سقف، بارهای نازل و ته نشینی در نظر گرفته شود.
پ) خوردگی پوسته به اشکال مختلف و درجات مختلف شدت رخ میدهد و ممکن است منجر به از بین رفتن یکنواختی فلز در یک سطح بزرگ یا در مناطق محلی شود. حفره نیز ممکن است ایجاد شود. هر مورد باید به عنوان یک موقعیت منحصر به فرد و یک بازرسی دقیق برای تعیین ماهیت و میزان خوردگی قبل از ایجاد روش ترمیم انجام شود. ایجاد حفره به طور معمول تهدید قابل توجهی برای یکپارچگی کلی سازه پوسته نیست، مگر اینکه به شکل شدید همراه با چالههایی در مجاورت یکدیگر باشد.
اعوجاج
اعوجاج پوسته شامل خارج شدن از حالت گرد بودن، مناطق دچار خمیدگی، لکههای مسطح، فرورفتگی و تیز یا نازک شدن در اتصالات جوش داده شده میباشد. میتواند در اثر بسیاری از شرایط مانند نشست پی، فشار بیش از حد یا تحت فشار قرار گرفتن، باد شدید، ضعف در ساخت پوسته، یا تکنیکهای ترمیم و غیره ایجاد شود. اعوجاج پوسته باید به صورت جداگانه ارزیابی شود تا مشخص شود آیا شرایط خاص برای ادامه تعمیرات مخزن و یا میزان اقدامات اصلاحی، قابل قبول تلقی میشود.
نقص
نقص مانند ترک یا ورقهورقه شدن باید کاملاً بررسی و ارزیابی شود تا ماهیت و میزان آن ها و نیاز به ترمیم مشخص شود. در صورت نیاز به تعمیر، روش تعمیر باید تدوین و اجرا شود. نیاز به ترمیم محل شکاف مانند ضربه قوسی، کندن یا پارگی از جوشهای اتصال موقت باید به صورت موردی ارزیابی شود. ترکهای جوش پوسته به پایین باید برطرف شوند.
بادگیرها و سفت کنندههای پوسته
در ارزیابی پوسته مخزن موجود برای مناسب بودن برای سرویس نیز باید جزئیات و شرایط هرگونه تیرهای باد یا سفتکننده پوسته را در نظر گرفت. تخریب توسط خوردگی این عناصر سازهای یا جوشکاری اتصال آنها به پوسته ممکن است این عناصر را برای شرایط طراحی ناکافی کند.
جوشهای پوسته
وضعیت جوشهای پوسته مخزن باید با استفاده از معیارهای این استاندارد، استاندارد ساخته شده یا ارزیابی سازگاری برای تعمیر، برای مناسب بودن در سرویس ارزیابی شود. شرایط معمول جوش پوسته با ارزیابی و یا اقدامات لازم برای ترمیم در زیر ذکر شده است.
- ترکها برداشته میشوند. مناطق حذف باید ارزیابی و در صورت لزوم ترمیم شوند.
- اگر مخزن دارای سابقه رضایتبخشی از سرویس باشد، تقویت بیش از حد جوش نیازی به کار مجدد ندارد.
- زیربرش جوشهای پوسته ناشی از ساخت اولیه، اگر مخزن هیدروتست شده باشد یا تغییری در سرویس ایجاد نشود، نیازی به تعمیر نخواهد داشت.
- اگر ته گودال خوردگی، زیر سطح صفحه پوسته مجاور باشد، خوردگی جوش باید ترمیم شود.
- اگر سربند باقیمانده، از اندازه جوش مورد نیاز کمتر باشد، خوردگی جوش پوسته به پایین باید ترمیم شود. اندازه سربند جوش بر روی نازلهای موجود باید مطابق با استاندارد اولیه ساخت ارزیابی شود.
- نقصهای سطح، مانند ضربه کمان یا قوس، اگر مخزن هیدروتست شده باشد یا تغییر سرویس نداشته باشد، قابل قبول است.
تعمیر جوشهای معیوب
تعمیرات عیب و نقص جوش پوسته در بخشهای زیر شرح داده شده است:
الف) ترکها، عدم همجوشی و سرباره و تخلخل قابل قبول که نیاز به ترمیم دارند باید کاملاً با استفاده از سنگزنی و یا کندن برداشته شوند و حفره حاصل از آن به درستی برای جوشکاری آماده شده و سپس جوش داده شود.
ب) به منظور تقویت بیش از حد در صورت نیاز (اگر مخزن دارای سابقه رضایتبخشی از سرویس باشد، تقویت بیش از حد جوش نیازی به کار مجدد ندارد. اگر آرماتور با عملکرد مهر و موم سقف شناور تداخل داشته باشد، در صورت لزوم باید زمین شود) با سنگ زنی تعمیر میشوند.
پ) زیر تراش جوش موجود که غیرقابل قبول است باید توسط فلز جوش اضافی، یا در صورت لزوم، سنگ زنی اصلاح شود.
![جوش مخازن](https://mehdiparvini.com/wp-content/uploads/2023/09/جوش-مخازن.jpg)
در بازرسی مخازن ضخامت پوسته اهمیت زیادی دارد که در مقاله زیر توضیح داده شده است.
